Кабель ВВГЭнг(А)-LS

Кабель ВВГЭнг(А)-LS — это экранированный силовой кабель с медными жилами, изоляцией и оболочкой из поливинилхлорида (ПВХ) пониженной пожарной опасности, предназначенный для сетей напряжением 0,66/1 кВ. Он допускает групповую прокладку и отличается низким дымо- и газовыделением при горении (обозначение LS — Low Smoke). Экран значительно снижает уровень электромагнитных наводок и повышает электромагнитную совместимость (ЭМС) кабельных линий, что особенно критично на объектах с частотными преобразователями, промышленной автоматикой и чувствительными измерительными цепями.

Расшифровка маркировки

• В — изоляция жил из ПВХ-пластиката пониженной пожарной опасности;
• В — наружная оболочка из ПВХ-пластиката пониженной пожарной опасности;
• Г — отсутствие наружных защитных покровов («голый» кабель);
• Э — наличие общего экрана под оболочкой (из медной оплётки, ленты или фольги);
• нг(А) — не распространяет горение при групповой прокладке; категория пожарной безопасности «А» по ГОСТ 31565-2012;
• LS — пониженное дымо- и газовыделение при горении (Low Smoke).

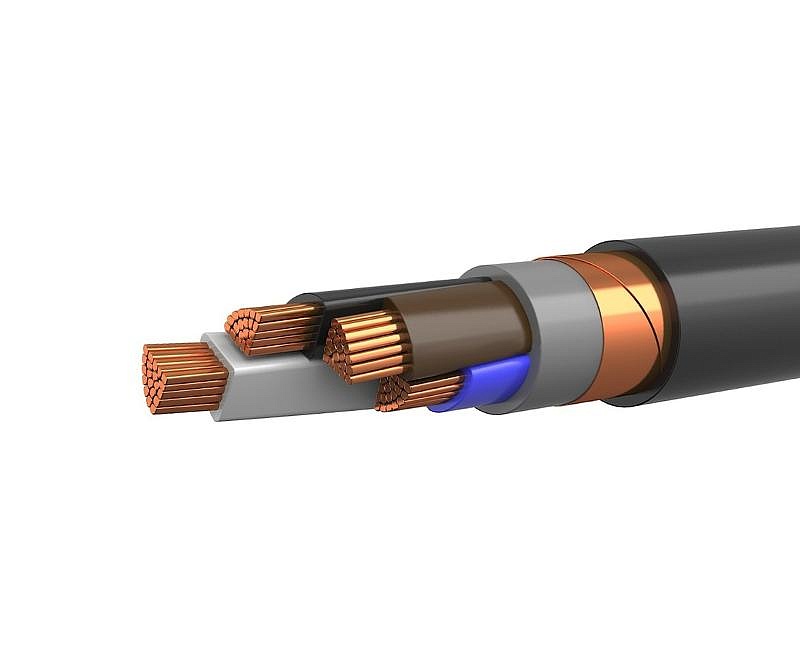

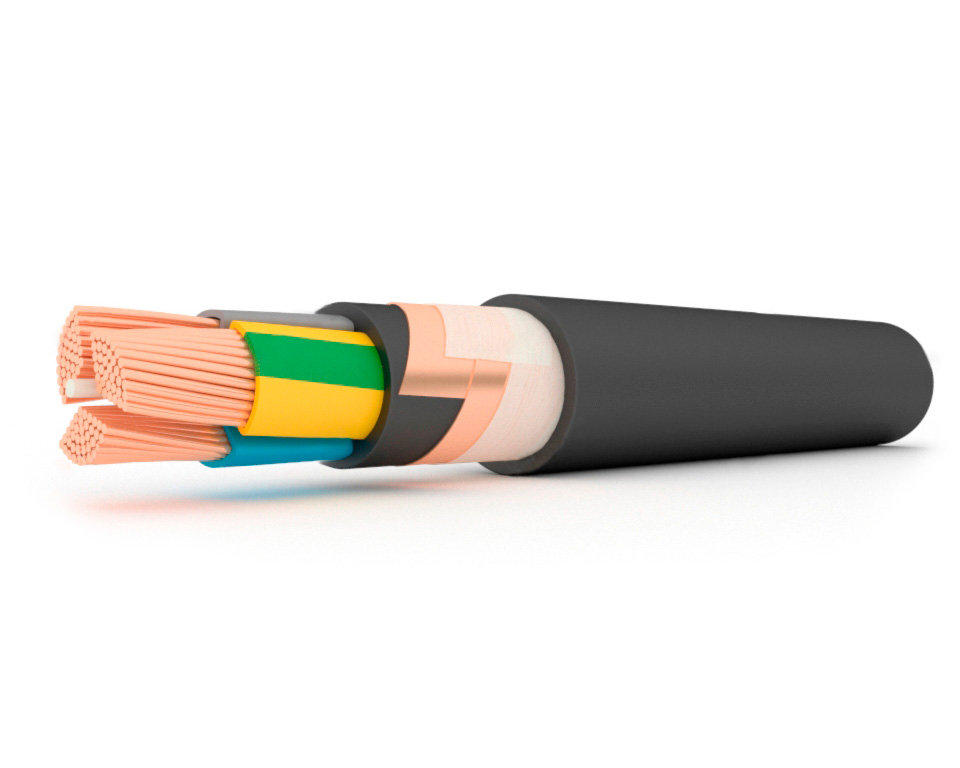

Описание и конструкция

• Токопроводящие жилы: медные, однопроволочные или многопроволочные, круглого или секторного сечения; количество жил — от 1 до 5;
• Изоляция жил: из ПВХ пониженной пожарной опасности, с цветовой маркировкой в соответствии с ПУЭ;
• Скрутка и заполнение: обеспечивает устойчивость формы, предотвращает смещение жил и упрощает монтаж;
• Экран: общий, под оболочкой — из медной оплётки и/или медной ленты; в некоторых исполнениях допускается использование алюмополиэтиленовой фольги;
• Наружная оболочка: ПВХ пониженной горючести с низким дымо- и газовыделением (исполнение LS).

Технические характеристики и стандарты

Эксплуатационные параметры:

• Номинальное напряжение: 0,66/1 кВ (отдельные производители выпускают кабели до 3 кВ);
• Диапазон температур эксплуатации: от –50 °C до +50 °C;
• Относительная влажность: до 98% при +35 °C;
• Минимальная температура монтажа без подогрева: –15 °C;
• Длительно допустимая температура нагрева жил: +70 °C (ограничение ПВХ-изоляции);
• Температура жил при коротком замыкании (кратковременно): до +250 °C;
• Минимальный радиус изгиба:
  • одножильные кабели — не менее 10 наружных диаметров (10D);
  • многожильные кабели — не менее 7,5D.

Пожарная безопасность:

• Категория нг(А) — не распространяет горение при групповой прокладке;
• Исполнение LS — низкое дымо- и газовыделение по ГОСТ 31565-2012;
• Класс пожарной опасности: соответствует требованиям для объектов с массовым пребыванием людей.

Нормативные документы:

• ГОСТ 31996-2012 — силовые кабели с пластмассовой изоляцией;
• ГОСТ 31565-2012 — кабельные изделия с пониженной пожарной опасностью;
• ГОСТ 15150-69 — климатические исполнения (УХЛ, Т);
• ГОСТ 22483 — классы гибкости медных жил.

Применение в промышленности

• Энергетика и распределительные устройства (РУ) 0,66/1 кВ: фидеры собственных нужд, распределительные щиты, линии с повышенными требованиями к ЭМС;
• Приводы и системы АСУ ТП: питание частотных преобразователей (ЧП), сервоприводов, шкафов управления; подавление наводок на сигнальные цепи, датчики и линии связи;
• Общественные и высотные здания: групповая прокладка в кабельных лотках и каналах с обязательным требованием LS — для безопасной эвакуации при пожаре;
• Объекты использования атомной энергии: вне гермозоны — при наличии соответствующей комплектации, сертификации и включении в проектную документацию (в системах классов безопасности 3–4 по НП-001).

Сопутствующая продукция

• Кабельные муфты 0,66/1 кВ: концевые и соединительные комплекты для экранированных кабелей с выводом и надёжным заземлением экрана (термоусаживаемые или холодной усадки);
• Комплектующие для заземления экрана: медные перемычки, ленты, клеммы, зажимы; средства контроля непрерывности цепи экрана;
• Кабельные лотки и каналы: перфорированные лотки (для вентиляции), закрытые короба, фитинги (углы, Т-ответвления, крышки);
• Пассивная огнезащита: огнестойкие манжеты, герметизирующие мастики, противопожарные проходки — особенно важны при групповой прокладке;
• Монтажное и контрольное оборудование: инструменты для разделки ПВХ и экрана, мегаомметр (проверка изоляции), омметр (проверка целостности экрана), шаблоны для контроля радиусов изгиба.

Правильно подобранный и грамотно смонтированный кабель ВВГЭнг(А)-LS обеспечивает высокую помехозащищённость силовых линий, соответствует строгим нормам пожарной безопасности при групповой прокладке и гарантирует надёжную работу распределительных сетей 0,66/1 кВ на промышленных, энергетических и гражданских объектах. Благодаря сочетанию экранирования, негорючести и низкого дымовыделения, он является оптимальным выбором для современных зданий и технологически насыщенных производств.
